    可調式濾頭adjustable nozzle（簡稱濾頭）濾頭由濾帽、濾桿、預埋座三部分組成。通過旋轉濾桿的上下調整，使安裝在濾板上的所有濾頭進氣孔保持在同一水平高度。

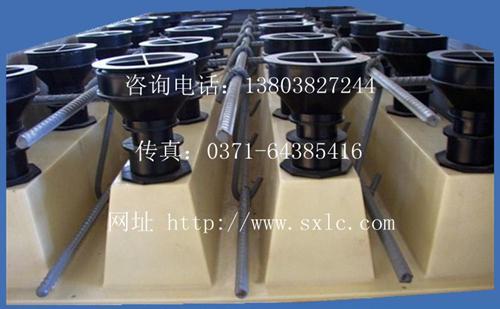

    整體澆筑濾板integral pouring concrete filter floor（簡稱濾板）在現場采用專用塑制模板，與濾池池壁連接為一體并安裝可調式濾頭的整體澆筑鋼筋混凝土濾板。
    塑制模板 plastic formwork（簡稱模板）用于安裝可調式濾頭并在濾池內直接完成整體澆筑鋼筋混凝土濾板的專用塑制模板。
濾頭濾板材質：
    濾帽的材質應采用 ABS工程塑料，塑制模板的材質應采用 ABS工程塑料或不飽和聚酯樹脂，其材料力學性能分別宜符合表 ABS、不飽和聚酯樹脂的規定。
ABS塑制模板及濾帽的材質力學性能；
    拉伸強度35～45MPa
    沖擊強度2 9～30kJ/m
    邵氏硬度98～108度
    注：用于A、B 型模板
不飽和聚酯樹脂模板材料的力學性能；
    拉伸強度≥30MPa
    彎曲強度≥50MPa
    彎曲模量≥7.0 MPa
    巴氏硬度≥50
    注：用于C 型模板。
    濾桿及預埋座材質應采用改性聚丙烯，其材料力學性能宜符合表 3.0.2 的規定。
濾桿及預埋座材質（改性聚丙烯）力學性能;
    拉伸強度35～4MPa 0
    沖擊強度2～240kJ/m2
    邵氏硬度60～70度
    制作濾板及濾板支撐混凝土強度等級不低于 C25。
    制作濾板及濾板支撐各部的鋼筋直徑宜符合表 3.0.4 的規定。
    濾板及濾板支撐各部的鋼筋直徑 （㎜）
    鋼筋直徑（Φ）鋼筋直徑（Φ）
    橫向主筋12 縱向主筋 10
    箍筋8預埋鋼筋 12
    軸筋8
    模板、濾頭、濾桿及預埋座等部件均應符合《生活飲用水輸配水設備及防護材料的安全性評價標準》GB/T 17219 的規定。
